立式管道增壓泵的安裝方法尤為重要，正確的安裝圖會影響到后期管道增壓泵性能的發揮和使用壽命，請務必認真執行。增壓泵正確的安裝方法分為幾種，分別是準備基礎工作，準備附件，增壓泵固定，管路對接。下面增壓泵的廠家為您講解幾種主流管道增壓泵安裝示意圖以及安裝時的要求配件。按照下面四種增壓泵的正確安裝方法，可以涵蓋市面上所有的常用水泵。其他類型的管道增壓泵只需找到進出水口，安裝方法大致相同。

一、準備基礎工作

基礎是說多級增壓泵的安放水泥機臺，自來水增壓泵需要安裝在水平并且強度不小于C20的鋼筋混凝土基礎上。管道增壓泵安裝重要的一步是做好水泥基礎機臺。

二、準備附件

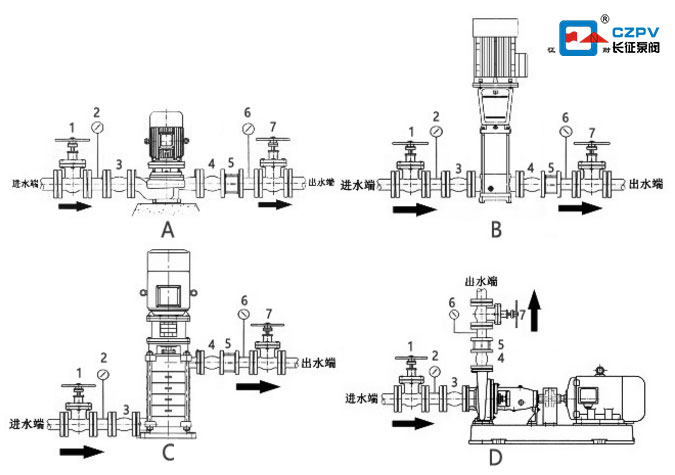

為了后期方便檢修，安裝附件缺一不可。例如下表序號為增壓泵附件（安裝輔助配件清單及作用），部分附件是可以選擇安裝的。圖A，圖B，圖C，圖D分別代表四種不同類型的增壓泵，附件相同。

具體名稱和數量及用途如下:

進出水各裝一個閥門，為了檢修和調試。沒有裝壓力控制裝置的，進出水閥門還可以調節流量和壓力，閥門×2個。

進出水各裝一個軟接，為了防止加工管路時的誤差致使裝機困難，也可以方便后面維護時候的拆裝機，柔性軟接×2個。裝到便拆立式循環水管道增壓離心泵的進水口，防止有雜質進入損壞，Y型過濾器×1個。

進出水各裝一個，進水裝壓力表是為了觀察水源，出水裝壓力表為了觀察出水壓力情況，指針式壓力表×2個。法蘭用于和法蘭連接的多級增壓泵對接，活結用于螺紋連接的泵對接，法蘭或活結各×2個。

法蘭墊若干，用于法蘭連接密封。

螺絲若干，用于法蘭連接緊回。

如果是自動增壓泵，就不需要再準備單向閥了。單向閥撞到出水口防止水回流，單向閥×1個。

三、增壓泵固定

增壓泵管道非常重要，并不是把管道增壓泵牢牢固定在水泥機臺就行，必須用水平尺檢查并保證前后左右方向都是水平狀態，否則可能有異常聲音或者影響使用壽命，保證增壓泵安放平穩后，用螺絲鎖緊底座亦可。如果是對噪聲要求較高，在多級增壓泵底座下面，可以安裝橡膠減震墊或者專業的減震設備。

四、管路對接

固定好增壓泵之后，開始對接安裝附件以及外部管路。管路和閥門附近應該裝有獨立的支撐裝置，嚴禁把管路閥門的重量直接施加壓力到管道增壓泵上。
