立式雙吸泵結構示意圖

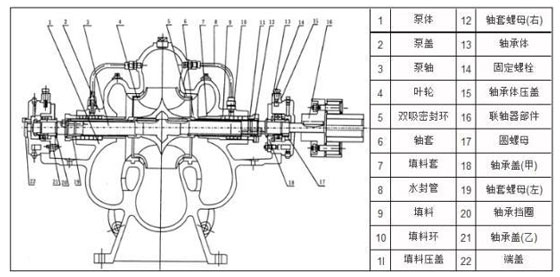

從上面立式雙吸泵結構圖中可以看出，單級雙吸離心泵的結構由1.泵體，2.泵蓋、3.泵軸、4.葉輪、5.雙吸密封環、6.軸套、7.填料套、8.水封管、9.填料、10.填料環、11.填料壓蓋、12.軸套螺母（右）、13.軸承體、14.固定螺栓、15.軸承體壓蓋、16.聯軸器部件、17.圓螺母、18.軸承蓋（甲）、19.軸套螺母（左）、20.軸承擋圈、21.軸承蓋（乙）、22.端蓋等22個部件構成。推薦閱讀：雙吸離心泵結構說明及結構圖

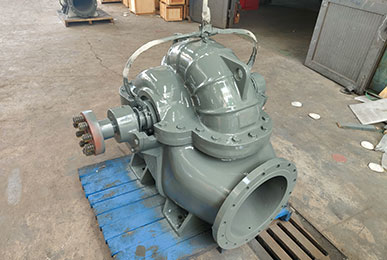

單級雙吸泵作為離心泵的一種，具有揚程高和流量大的特點，被廣泛應用到工程中。雙吸離心泵的葉輪由兩個背靠背的單吸泵葉輪組合而成，從葉輪流出的水流匯入一個蝸殼中。中開雙吸泵結構簡單，經久耐用。雙吸中開泵結構形式為，吸入口和吐出口都在雙吸泵軸心線下方，和軸線垂直成水平方向，這種結構形式的離心泵在檢修時無需拆卸進出口管路，拆裝維修時比較方便。轉子整體是一組合部件構成，可以整體吊裝，方便檢修，轉子部件可以用于反向運轉。兩端軸承采用精度高進口深溝球軸承，運行穩定，低噪音，使用壽命長，經久耐用，選用油脂潤滑。軸封選用機械密封或者填料密封兩種形式，可供用戶選擇。

立式雙吸泵的結構特性

1.立式雙吸泵結構緊湊、占地面積小、軸向尺寸會壓縮。

2.中開雙吸泵泵殼選用雙蝸殼結構。

3.轉子部件軸向尺寸短剛性好。

4.泵軸采用進口精度高的軸承支撐。

5.雙吸中開泵低噪聲和振動小。

離心泵廠家總結。
