循環水泵型譜圖和性能曲線圖是循環水泵選型的重要數據，循環水泵型譜圖和性能曲線圖怎么看？循環水泵型譜圖是在循環水泵眾多型號時，快速選擇的理論依據之一。而循環水泵性能曲線圖中明確的標出流量、揚程等型號性能參數是否在高效區范圍內工作。假如資深專業工程師在對用戶所需要的循環水泵選型時，型譜圖和性能曲線是循環水泵選型的重要依據。

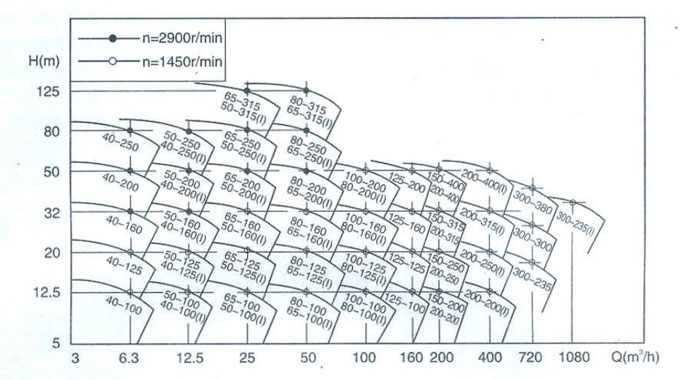

循環水泵型譜圖

循環水泵型譜圖是方便用戶在對循環水泵選型時，可以快速地找出所需要的泵型。在型譜圖上找出揚程是否符合客戶的需求，然后根據用戶的適用范圍等，初步選定幾種泵型。根據初選的泵型中找出效率高、見效快的循環泵。根據屏蔽循環泵的型譜圖中可以看出橫坐標是流量Q、縱坐標是揚程H、N為比轉速。例如屏蔽泵流量為6.3m3/h，揚程為12.5m，轉速為1450r/min時，對應的屏蔽式管道離心泵型號為PBG40-100。

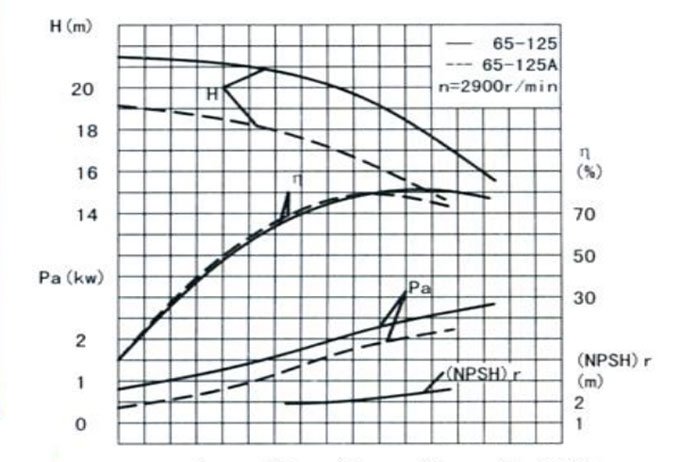

循環水泵性能曲線圖

水泵的主要性能參數有：流量Q、揚程H、軸功率N、效率η。轉速一定時，循環泵的揚程H、軸功率N和效率η會隨著流量Q的大小進行變化，水泵節能公司會在熱水循環水泵的產品說明書上繪制出一張圖，這張圖被稱為循環水泵的性能曲線圖。從上圖循環水泵性能曲線圖中可以看出，水泵坐標為流量Q、垂直坐標為揚程H。其中流量Q和壓力有根曲線，揚程H升高時，流量Q會有所下降。可以從流量Q查詢到揚程H，或者從揚程H查詢到流量Q。還標有一條汽蝕余量（NPSH）r曲線。在熱水循環泵型號為65-125，流量是25m3/h，揚程為20m，效率為68η，氣蝕余量為2.5（NPSH）r（m）；熱水循環泵型號為65-125A，流量是22.3m3/h，揚程為16m，效率為66η，氣蝕余量為2.5（NPSH）r（m）。

關于循環水泵型譜圖和性能曲線圖怎么看由水泵廠家總結。
