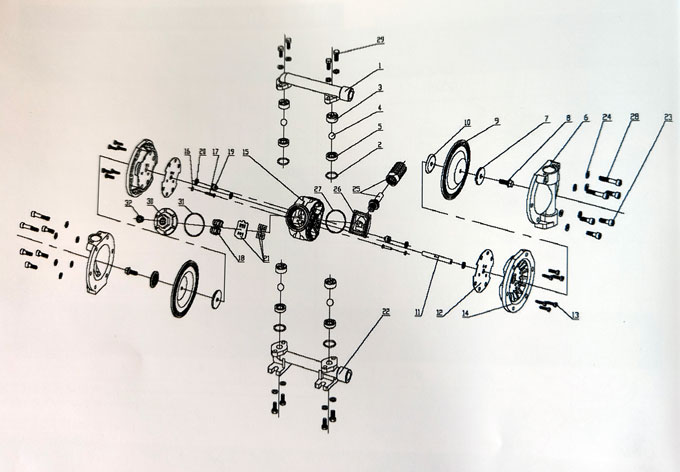

從單向氣動隔膜泵拆解圖中可以看出，單向氣動隔膜泵是由很多細小的配件構成的，單向氣動隔膜泵的配件是上蓋、單向閥底座、隔膜、十字槽盤頭自攻螺釘、阻力桿、換向閥組件、消聲器、O型圈、立柱、隔膜內壓板、隔膜排、換向閥滑塊、下蓋、單向閥罩、隔膜外壓板、中間軸、中間體、活塞、內六角螺釘、球芯、六角法蘭面螺栓、中間體密封墊、O型圈、Y型密封圈、墊圈等配件構成。

相信用戶在使用單向氣動隔膜泵時會經常出現一些自己不能解決的問題，就比如氣動隔膜泵故障時出現不容易拆卸下來的情況，用戶不能簡單的進行查看與維修處理。只要按照單向氣動隔膜泵配件圖解就能輕松的把單向氣動隔膜泵拆卸下來。只要稍微查看一下就能發現具體的故障原因。單向氣動隔膜泵的拆卸對于用戶來講還是十分重要的，有時用戶會因?yàn)橐恍┬栴}自己無法處理時會返還會廠家，這樣比較費時費力也會延誤工程，這樣會造成不必要的經濟損失。下面水泵節能公司就來為大家講解單向氣動隔膜泵的拆卸步驟。

（1）單向氣動隔膜泵拆卸前將左右兩邊的泵體與氣室分別做上記號，便于后續的組裝工作。

（2）使用扳手將連接出口管和泵體的螺絲松開，出口管拆除后可以看到閥球與閥座，將閥球與閥座拿出來，并且查看氣動單向隔膜泵的其他配件，仔細查看是否出現磨損、腐蝕、裂痕等情況。

（3）使用扳手把外側的泵體與內側的中間體分開，將泵體拆除后就能看到膜片與膜片夾板。

（4）使用扳手或者工具固定膜片外夾板的左右邊緣，將隔膜裝置與中間體分開。接著順時針旋轉松開隔膜裝置。隔膜外夾板移出后將軸從中間體拿出。

（5）使用夾鉗將膜片裝置與軸分開，查看軸、夾板與隔膜是否出現損壞與腐蝕情況。

（6）使用六角扳手或者工具把排氣閥總成打開，查看活塞與活塞油封、阻力滑塊、密封滑圈、阻力桿與阻力密封是否有磨損情況。磨損時請立即更換成新的。

單向氣動隔膜泵拆解圖由水泵廠家總結。推薦閱讀：單向氣動隔膜泵原理及構造
