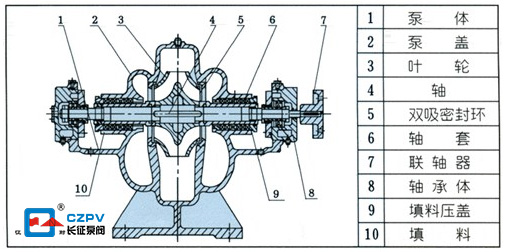

臥式單級雙吸離心泵安裝說明

1.檢查轉速臥式單級離心泵和電機應無損壞。

2.臥式單級雙吸離心泵的安裝高度，加上吸油管的水力損失及其速度能量，不得大于樣品規定的允許吸油高度值?；境叽鐟媳脵C的安裝尺寸。

3.臥式單級雙吸離心泵的安裝順序：

用地腳螺栓將泵放置在混凝土基礎上，通過調節兩者之間的楔形墊來校正水平，然后正確地擰緊地腳螺栓以防止行走。

在地基和泵腳后方澆筑混凝土,混凝土干燥后，擰緊地腳螺栓并再次檢查。臥式單級雙吸離心泵的水平度。

校正電機軸和泵軸的同心度。將兩軸成一條直線，兩軸設備外圓上的同軸度公差為0. 1mm，在端面之間沿圓周的間隙不平整度的公差為0.3mm（在連接進，出口管并進行試運行后再次檢查，仍然符合上述要求）。檢查電機方向和泵方向一致后，安裝聯軸器和連接銷。

4.進水管和出水管應提供單獨的支撐，而不是由泵體支撐。

5.泵與管道之間的連接臺應確保良好的氣密性，尤其是進水管道必須嚴格防漏并安裝不應有空氣存儲的可能性。

6.如果將臥式單級雙吸離心泵安裝在進水位以上，則為了啟動灌溉泵，通?？梢园惭b底閥。也可以使用真空引水方法。

7.在通常需要水泵和出水管線之后，需要閘閥和止回閥（揚程小于20米），止回閥安裝在閘閥的后面。上述安裝方法是指不帶通用底座的臥式單級雙吸離心泵機組。安裝具有公共底座的離心泵，并通過調節底座和混凝土基礎之間的楔形墊片來調節設備的水平。然后在兩者之間倒入混凝土。安裝要求，和不配備公共底座的機組一樣。

以上是上海長征泵閥對臥式單級雙吸離心泵的安裝方法進行了簡單的說明。
